安全+安心の家づくりに
耐震+制振のすすめ (TED)

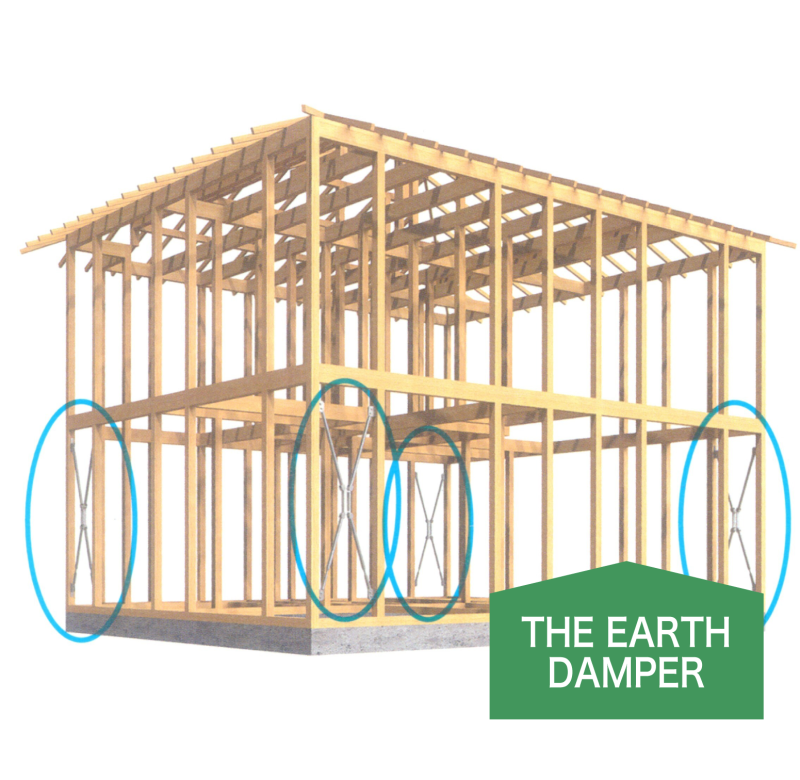

THE EARTH DAMPER(TED)は、本震にも余震にも優れたエネルギー吸収性で耐震構造にTED制振構造を追加する事で、最大80パーセント低減します。

本震にも余震にも優れたエネルギー吸収性

エネルギー吸収性能に優れているため、強い本震でも繰り返しの余震でも効果を発揮します。振動台実験により、巨大地震に対しTEDの高い制振効果が実証されました。繰り返し発生する余震からも住まいを守りつづけ、地震によるダメージを軽減。繰り返すほど揺れの低減効果が高まります。

建物の揺れを最大80%低減

耐震構造にTED制振構造を追加する事で、最大80パーセント低減します。

メンテナンスフリー

オール金属製のシンプルな構造なため故障しにくく、耐久性に優れています。

エネルギー吸収性能に優れており、巨大地震に対し、TEDの高い制振効果が実証されました。

一方向に地震の揺れを加えた振動台実験結果 / W 2730 mm ×D1950 mm×H2 730m m ( 脚3 . 3 t ) 木造軸組架構

高純度なアルミニウムデバイスが、建物の揺れに同調して変形します。

TEDの構造形式をスケーリングフレーム構造(略称:SF構造)と呼びます。その基本原理はSFの対角線変形の塑性挙動により振動エネルギーを吸収するというものです。SFは四隅剛接または一体成型したもので、繰り返しの変形性能を安定的に確保し、柱梁フレームの部材芯の形状に比例して縮小した形としています。このような構造体が水平力を受けると早い段階で降伏し、塑性化します。幾何原理を元に、塑性変形を利用し振動エネルギーを吸収する仕組みです。
