ジアースダンパー



ジアースダンパーロゴ


安全+安心の家づくりに
耐震+制振のすすめ (TED)



揺れに耐えるだけでなく、エネルギーを吸収しダメージを軽減。
繰り返される揺れに対しても、建物の耐震性能を長持ちさせる。
短周期地震、長周期地震の揺れに対しても同じ制振効果を発揮。

本震にも余震にも優れたエネルギー吸収性

エネルギー吸収性能に優れているため、強い本震でも繰り返しの余震でも効果 を発揮します。振動台実験により、巨大 地震に対しTEDの高い制振効果が実証 されました。繰り返し発生する余震からも 住まいを守りつづけ、地震によるダメージ を軽減。繰り返すほど揺れの低減効果が 高まります。

振動台実験

建物の揺れを最大80%低減

耐震構造にTED制振構造を追加する事で、最大80パーセント低減します。


メンテナンスフリー

オール金属製のシンプルな構造なため故障しにくく、耐久性に優れています。

エネルギー吸収性能に優れており、巨大地震に対し、TEDの高い制振効果が実証されました。

一方向 に地震の揺 れを加えた 動台実験結果 / W 2730 mm ×D1950 mm×H2 730m m ( 脚3 . 3 t 木造軸組架 構

エネルギー吸収性能に優れており、巨大地震に対し、TEDの高い制振効果が実証されました。

一方向に地震の揺れを加えた動台実験結果/W2730mm×D1950mm×H2730mm (脚3.3t木造軸組架構

構造用合板のみ実験
TED2枚と構造用合板実験


高純度なアルミニウムデバイスが、建物の揺れに同調して変形します。

TEDの構造形式をスケーリングフレーム構造(略称:SF構造)と呼びます。その基本原理はSFの対角線変形の塑性挙動により振動エネルギーを吸収するというものです。SFは四隅剛接または一体成型したもので、繰り返しの変形性能を安定的に確保し、柱梁 フレームの部材芯の形状に比例して縮小した形としています。このような構造体が水平 力を受けると早い段階で降伏し、塑性化します。幾何原理を元に、塑性変形を利用し振動 エネルギーを吸収する仕組みです。

アルミニウムデバイス

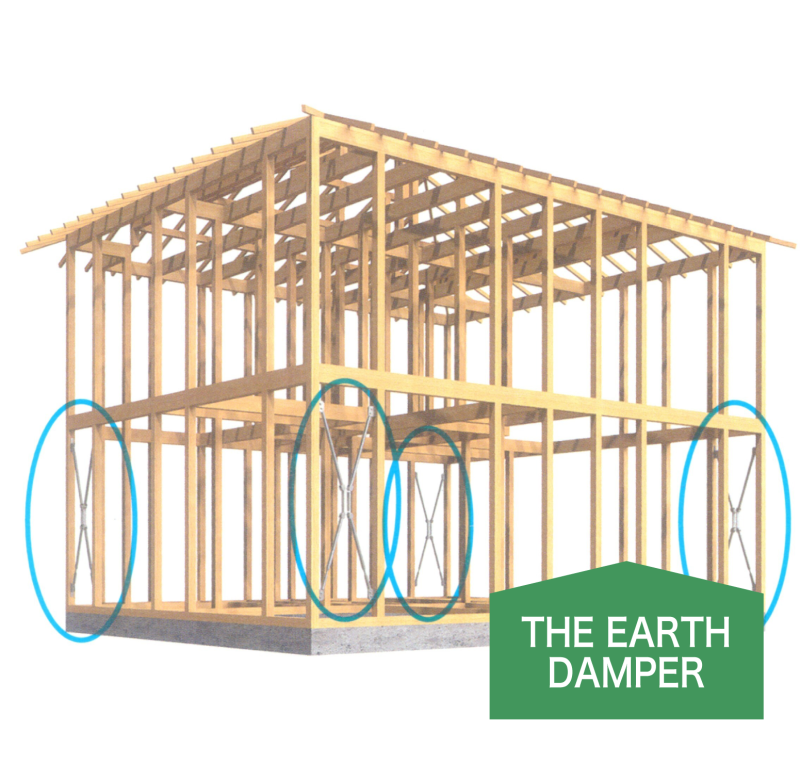

1階部分に4カ所設置するだけでOKです。

TEDの配置は、建築物1階のXY方向共に2枚以上を必要と します。また、建築物の床面積や要求する低減率によって 増減します。

1階部分に4カ所設置するだけでOKです。

TEDの配置は、建築物1階のXY方向共に2枚以上を必要と します。また、建築物の床面積や要求する低減率によって 増減します。
TEDの配置
外壁配置
内壁配置

THE EARTH DAMPER(TED)振動台実験

THE EARTH DAMPER(TED)
振動台実験

どんな地震にも効く
本震も余震も効く
夏でも冬でも効く
メンテナンス不要
建物の揺れ幅を80%低減
高純度のアルミニウムスチール
大震災の地震に80回耐えられる
